Biophsep™ ホローファイバー

Cobetter Biophsep™ 中空糸は、良好なろ過分解能と低ファウリング性を有しています。バイオ医薬品のお客様の製品の収量とろ過の負荷を改善するため製造コストを削減するのに役立ちます。
推奨の業界アプリケーション：
mRNA
お見積りのお問い合わせ

概要

特徴

  • 大流量、高いろ過能力
  • 改質親水性PES中空糸膜は、タンパク質の吸着が少なく、また膜のファウリングが少ないため洗浄が容易
  • 追加アセンブリや装置ホルダーを必要としない一体型デバイス、迅速な設置と操作が可能
  • 0.5M NaOH溶液で再洗浄可能
  • シンプルで信頼性の高いリニアなスケールアップが可能

アプリケーション

  • ワクチンの精製、濃縮、ダイアフィルトレーション
  • ウイルスベクターの精製、濃縮、ダイアフィルトレーション
  • 発酵ブロス中の細胞およびバクテリアの清澄化
  • 細胞およびバクテリアのリサイクルおよび洗浄
  • タンパク質の濃縮とダイアフィルトレーション

製品性能

材料構成

Module Component Material Advantages and Functions
Hollow Fiber Membrane mPES 改良された親水性PES中空糸膜は、吸着性が低く、膜のファウリングが少なく、処理時間 し、濃縮と緩衝液交換の目的を達成することが証明されています。 を短縮するための連続的な高流速を特徴とします。膜は効果的にウイルス粒子を保持
Potting Glue Polyurethane/Epoxy ポッティンググルーは、中空糸膜を支持するために各中空糸を包み込むと同時に、入口 流路と透過液流路を完全に分離します。
End Cap White Polysulfone 液体の出入りのためのフローチャネル接続、良好な化学薬品適合性
Shell Transparent Polysulfone インレットキャップとアウトレットキャップを接続し、一体化したアセンブリを形成


Hollow Fiber Filter Module Part Number Description(0.5mm)

Module Effective Length
(cm)		 Process
Volume		 MWCO Effective Area
(cm²/m²)		 Fiber Number Flow rate@
2000s-1
(mL/min)		 Flow rate@
6000s-1
(mL/min)		 Inlet/Outlet Side Port
Mini 30 <300mL 3kD
5kD
10kD
30kD
50kD
100kD
300kD
500kD
750kD		 28cm² 6 9 27 Luer Connection Female Luer Connection Female
60 <600mL 56cm² 6 9 27
Minilab 30 <1L 118cm² 25 37 110
60 <2L 236cm² 25 37 110
Lab 30 <2L 236cm² 50 74 221 0.5"TC
(Disk Outer Diameter 25 mm)		 3/16" HB
60 <4L 471cm² 50 74 221
Lab+ 30 <8L 0.08m² 180 265 794 0.5"TC
(Disk Outer Diameter 25 mm)		 3/8" HB
60 <16L 0.16m² 180 265 794
Pilot 30 <15L 0.15m² 320 471 1413 1.5"TC
(Disk Outer Diameter 50.5 mm)		 0.5"TC
(Disk Outer Diameter 25 mm)
60 <30L 0.30m² 320 471 1413
110 <50L 0.55m² 320 471 1413
Pilot+ 30 <15L 0.24m² 500 736 2206
60 <50L 0.47m² 500 736 2206
110 <80L 0.86m² 500 736 2206
MiniProcess 30 <75L 0.68m² 1450 2132 6397
60 <150L 1.37m² 1450 2132 6397
110 <250L 2.50m² 1450 2132 6397
MidProcess 30 <120L 1.22m² 2600 3824 11471 1.5"TC
(Disk Outer Diameter 50.5 mm)		 1.0"TC
(Disk Outer Diameter 50.5 mm)
60 <200L 2.45m² 2600 3824 11471
110 <400L 4.29m² 2600 3824 11471
Process 30 <200L 2.45m² 5200 7647 22941
60 <500L 4.90m² 5200 7647 22941
110 <800L 8.57m² 5200 7647 22941
Maxi 60 <800L 9.29m² 10200 15000 45000 2.0"TC
(Disk Outer Diameter 64 mm)		 1.5"TC
(Disk Outer Diameter 50.5 mm)
110 <1500L 16.81m² 10200 15000 45000


Hollow Fiber Filter Module Part Number Description(1.0mm)

Module Effective Length
(cm)		 Process
Volume		 MWCO Effective Area
(cm²/m²)		 Fiber Number Flow rate@
2000s-1
(mL/min)		 Flow rate@
6000s-1
(mL/min)		 Inlet/
Outlet		 Side Port
Mini 30 <300mL 3kD
5kD
10kD
30kD
50kD
100kD
300kD
500kD
750kD		 28cm² 3 35.3 106 Luer Connection Female Luer Connection Female
60 <600mL 56cm² 3 35.3 106
Minilab 30 <1L 94cm² 10 118 353
60 <2L 188cm² 10 118 353
Lab 30 <2L 170cm² 18 212 636 0.5"TC
(Disk Outer Diameter 25mm)		 3/16" HB
60 <4L 340cm² 18 212 636
Lab+ 30 <6L 0.05m² 60 706 2118 0.5"TC
(Disk Outer Diameter 25mm)		 3/8" HB
60 <12L 0.1m² 60 706 2118
Pilot 30 <15L 0.15m² 160 1884 5652 1.5"TC
(Disk Outer Diameter 50.5mm)		 0.5"TC
(Disk Outer Diameter 25mm)
60 <30L 0.30m² 160 1884 5652
110 <50L 0.55m² 160 1884 5652
Pilot+ 30 <15L 0.23m² 240 2824 8471
60 <50L 0.45m² 240 2824 8471
110 <80L 0.83m² 240 2824 8471
MiniProcess 30 <75L 0.56m² 600 7059 21176
60 <150L 1.13m² 600 7059 21176
110 <250L 2.07m² 600 7059 21176
MidProcess 30 <120L 1.13m² 1200 14118 42353 1.5"TC
(Disk Outer Diameter 50.5mm)		 1.0"TC
(Disk Outer Diameter 50.5mm)
60 <200L 2.26m² 1200 14118 42353
110 <400L 3.95m² 1200 14118 42353
Process 30 <200L 2.08m² 2200 25880 77650
60 <500L 4.16m² 2200 25880 77650
110 <800L 7.25m² 2200 25880 77650
Maxi 60 <800L 8.20m² 4500 52941 158824 2.0"TC
(Disk Outer Diameter 64mm)		 1.5"TC
(Disk Outer Diameter 50.5mm)
110 <1500L 14.84m² 4500 52941 158824


Microfiltration Hollow Fiber Filter (Suitable for Chemical Cleaning) Part Number Description(1.0mm)

Module Effective Length
(cm)		 Process
Volume		 MWCO Effective Area(cm2/
(cm²/m²)		 Fiber Number Flow rate@
2000s-1
(mL/min)		 Flow rate@
6000s-1
(mL/min)		 Inlte/
Outlet		 Side Port
Mini 30 <140mL 0.1um
0.2um
0.45um
0.65um
0.2um-R		 28cm² 3 35 106 Luer Connection Female Luer Connection Female
60 <280mL 56cm² 3 35 106
Minilab 30 <375mL 75cm² 8 94 282
60 <750mL 150cm² 8 94 282
Lab 30 <850mL 170cm² 18 212 635 0.5"TC
(Disk Outer Diameter 25mm)		 3/16" HB
60 <1.7L 340cm² 18 212 635
Lab+ 30 <2.5L 0.05m² 60 706 2118 0.5"TC
(Disk Outer Diameter 25mm)		 3/8" HB
60 <5.0L 0.1m² 60 706 2118
Pilot 30 <6.0L 0.12m² 130 1529 4588 1.5"TC
(Disk Outer Diameter 50.5mm)		 0.5"TC
(Disk Outer Diameter 25mm)
60 <12L 0.25m² 130 1529 4588
110 <22L 0.45m² 130 1529 4588
Pilot+ 30 <7.5L 0.15m² 160 1882 5647
60 <15L 0.3m² 160 1882 5647
110 <27L 0.55m² 160 1882 5647


Hollow Fiber Filter (Autoclavable) Part Number Description(1.0mm)

Module Effective Length
(cm)		 Process
Volume		 MWCO Effective Area
(cm²/m²)		 Fiber Number Flow rate@
2000s-1
(mL/min)		 Flow rate@
6000s-1
(mL/min)		 Inlet/
Outlet		 Side Port
Mini 30 <250mL 750kD-R
0.2um-R		 28cm² 3 35 106 Luer Connection Female Luer Connection Female
60 <500mL 56cm² 3 35 106
Minilab 30 <750mL 75cm² 8 94 282
60 <1.5L 150cm² 8 94 282
Lab 30 <1.5L 170cm² 18 212 635 0.5"TC
(Disk Outer Diameter 25mm)		 3/16" HB
60 <3L 340cm² 18 212 635
Lab+ 30 <5L 0.05m² 60 706 2118 0.5"TC
(Disk Outer Diameter 25mm)		 3/8" HB
60 <10L 0.10m² 60 706 2118
Pilot 30 <10L 0.12m² 130 1529 4588 1.5"TC
(Disk Outer Diameter 50.5mm)		 0.5"TC
(Disk Outer Diameter 25mm)
60 <20L 0.25m² 130 1529 4588
110 <40L 0.45m² 130 1529 4588
Pilot+ 30 <15L 0.15m² 160 1882 5647
60 <30L 0.30m² 160 1882 5647
110 <50L 0.55m² 160 1882 5647
Maxi 60 <400L 4.2m² 2550 30000 90000 2.0"TC
(Disk Outer Diameter 64mm)
For use with SS housing		 1.5"TC
(Disk Outer Diameter 50.5mm)
For use with SS housing

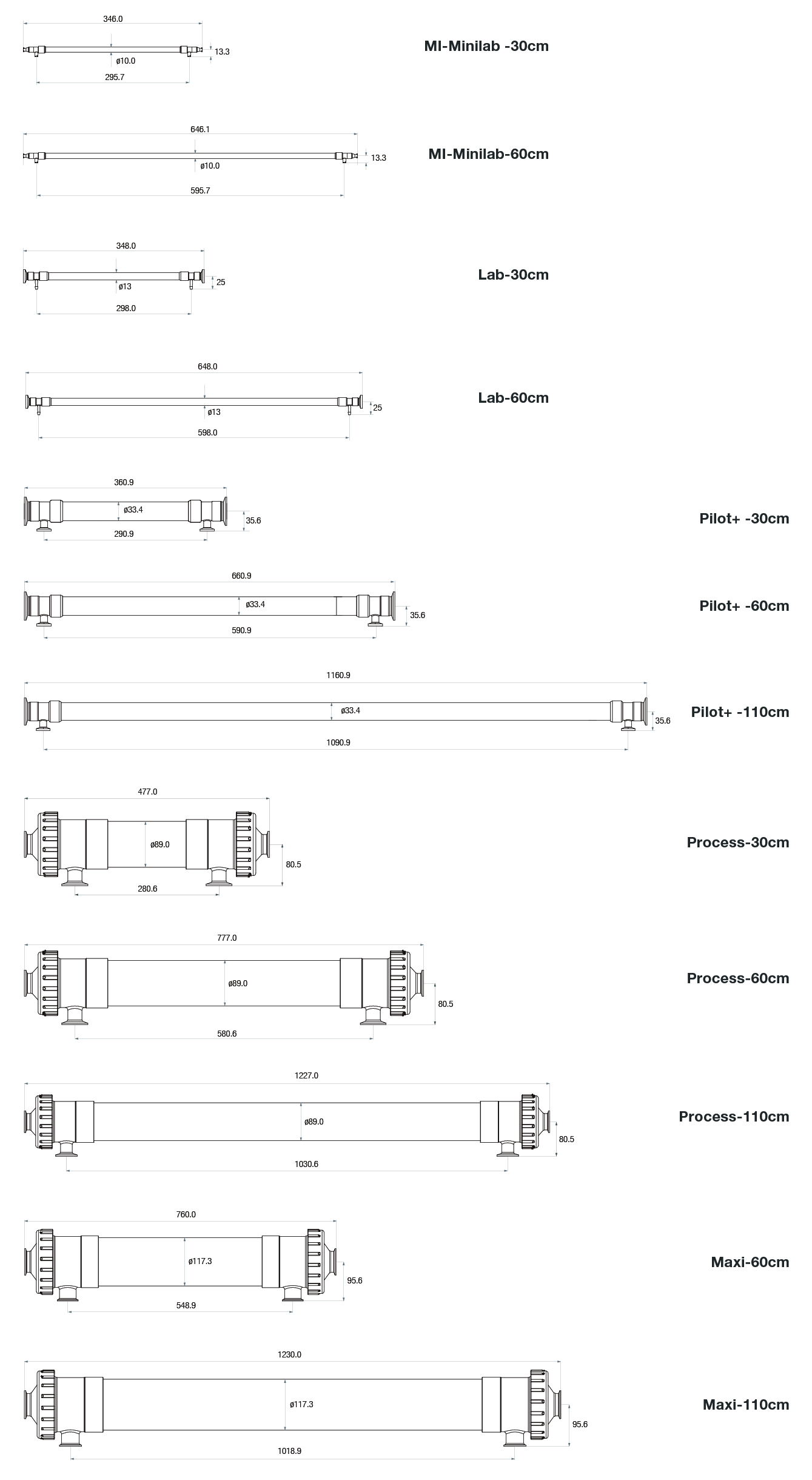

寸法図

ご注文情報

Hollow Fiber Filter Module Part Number Description

Product type Membrane Module MWCO Fiber Inner Lumen Effective Length Industry
HF   Hollow Fiber E   PES MN   Mini 0003   3 kD 05   0.5mm 30   30cm P   Pharmaceutical
MI   Minilab 0005   5 kD 10   1.0mm 60   60cm
LA   Lab 0010   10 kD 11   110cm
LP   Lab+ 0030   30 kD
PI   Pilot 0050   50 kD
PP   Pilot+ 0100   100 kD
MP   Miniprocess 0300   300 kD
DP   Midprocess 0500   500 kD
PR   Process 0750   750 kD
MA   Maxi


Microfiltration Hollow Fiber Filter (Suitable for Chemical Cleaning) Part Number Description

Product type Membrane Module MWCO Fiber Inner Lumen Effective Length Industry
HF   Hollow Fiber E   PES MN   Mini M010   0.10 µm 10   1.0mm 30   30cm P   Pharmaceutical
MI   Minilab M020   0.20 µm
60   60cm
LA   Lab M045   0.45 µm 11   110cm
LP   Lab+ M065   0.65 µm
PI   Pilot M20R   0.20 µm-R
PP   Pilot+


Hollow Fiber Filter (Autoclavable) Part Number Description

Product type Membrane Module MWCO Fiber Inner Lumen Effective Length Sterilization Industry
HF   Hollow Fiber E   PES MN   Mini 750R   750 kD-R 10   1.0mm 30   30cm A   AutoclavableP
MI   Minilab M20R   0.20 µm-R
60   60cm
LA   Lab
11   110cm
LP   Lab+

PI   Pilot

PP   Pilot+

CM   Columm Max

*Example：HFEMN00030530P (Hollow Filber，PES membrane，Mini，3 kD，0.5mm，30cm，Pharmaceutical)
