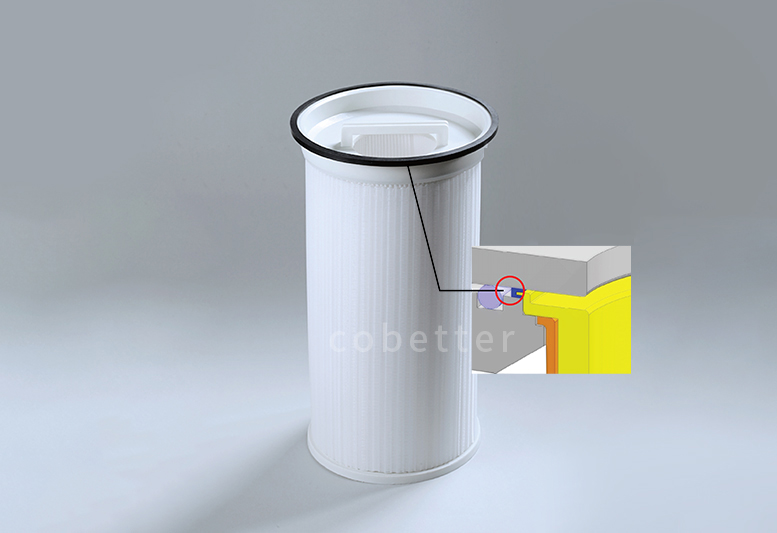

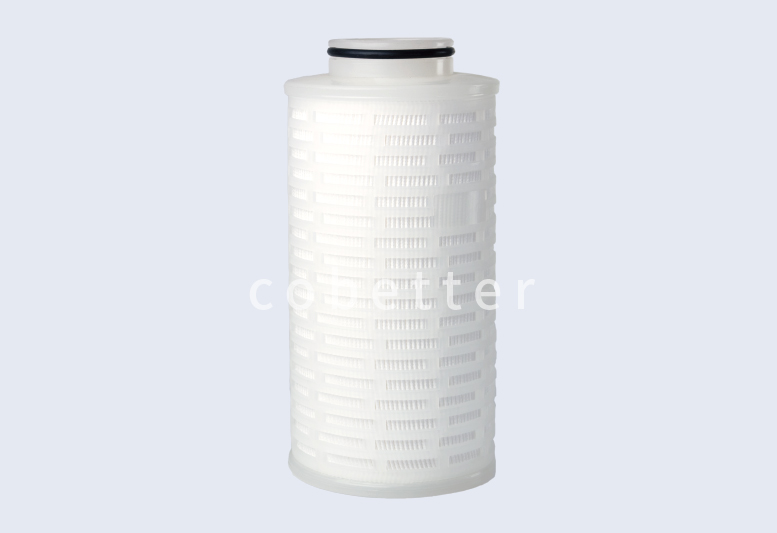

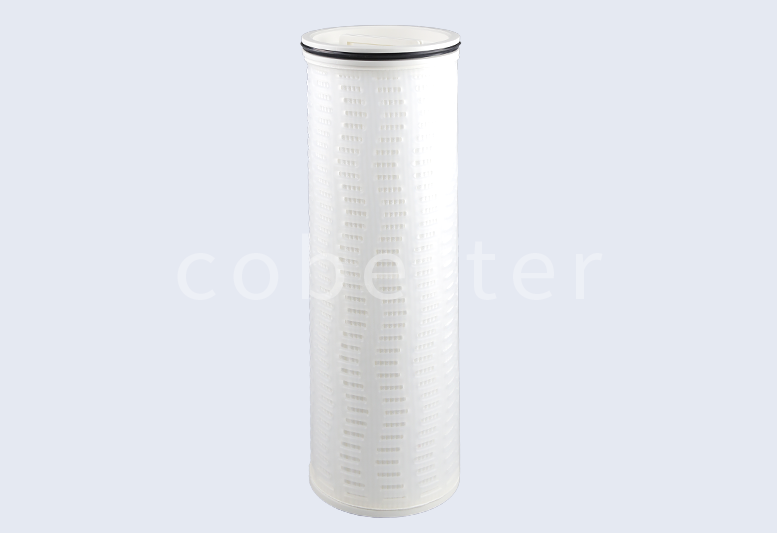

130 シリーズ 200L/Min以上の大流量フィルター
130シリーズは特別な設計を採用しており、大流量、長寿命、
使いやすさなどの優れた利点を備えており、製薬分野に高流
量での清澄・滅菌濾過に適しています。
推奨の業界アプリケーション：
お見積りのお問い合わせ
概要
特徴
- 大サイズと高密度プリーツ技術で設計され、濾過面積は 2.0㎡以上になる
- 200L/minを超える超大流量を実現できる
- PES膜の非対称膜構造により、同じプロセス条件下でも通常品の3倍以上の寿命を実現させる
- インストール方法がより簡単かつ快速である
アプリケーション
- 大容量注射剤(LVP)のろ過
- バッファー、消毒剤、洗浄液のろ過
- 注射用水のろ過
製品性能
構成材料
| ろ材 |
PP/PES/PTFE |
| コア/ケージ/エンドキャップ |
PP |
| サポート材 |
PP |
| Oリング |
下記のご注文に参照 |
| ろ過面積 |
PP 0.76 m² PES 2.0 m² PTFE 2.5 m² |
使用条件
| 最高使用温度 |
80°C |
| 最大使用差圧 |
0.69 MPa@25°C 0.24 MPa@80°C |
ろ過精度
| PP | 0.2μm，0.6μm，1.0μm，2.0μm，5.0μm，10μm，20μm，40μm |
| PES | 0.1μm，0.22μm，0.45μm，0.65μm，1.2μm |
| PTFE | 0.1μm，0.22μm，0.45μm，1.0μm，3.0μm，5.0μm，10μm |

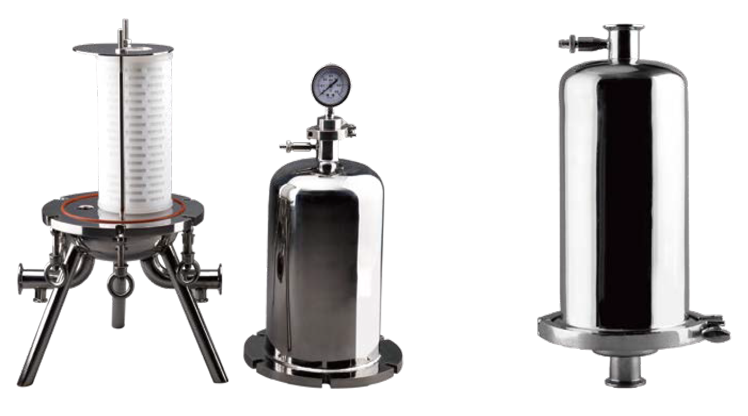

130 シリーズハウジング
構成材料
| ケージ |
SS316L、SS304、PP |
| クランプ/ボルト |
SS304 |
| Oリング |
EPDM/シリコンゴム/フッ素ゴム/FFKM |
| 表面処理 |
外面はバフ研磨、内面はRa<0.4μm |
接続方式
| Vent/Drain | 1/4"NPT |
| フィルター接続口 |
334 |
| Inlet/Outlet | フランジ/クランプ |
| 胴体接続 |
フランジ/クランプ |
使用条件
| 最大使用圧力 |
0.6MPa/1.0MPa |
ご注文情報
130 シリーズフィルター
| Type | ろ材 |
ろ過精度 |
エンドキャプ |
| 130 | PP PP | 0010 0.1µm | U EPDM(U-CUP) |
| APSL APSL | 0022 0.22µm | UN NBR(U-CUP) | |
| PF PTFE | 0045 0.45µm | O EPDM(O-ring) | |
| LHPF LHPF | 0065 0.65µm | V Viton(O-ring) | |
| 0100 1.0µm | P PFA/ Viton(O-ring) | ||
| 0300 3.0µm | |||
| 0500 5.0µm | |||
| 1000 10µm | |||
| 2000 20µm | |||
| 3000 30µm | |||
| 4000 40µm |
130 シリーズハウジング
| Type | 材質 |
長さ |
インレット/アウトレット |
設計圧力 |
シール材 |
| H-130 | A SS304 | 10 10 inch | T クランプ | P 0.6 MPa | U EPDM(U-CUP) |
| B SS316L | F フランジ | G 1.0 MPa | UN NBR(U-CUP) | ||
| N ねじ | F 1.6 MPa | O EPDM(O-ring) | |||
| V Viton(O-ring) | |||||
| P PFA/ Viton(O-ring) |
*Example：130PP0010U (130 シリーズ，PP ろ材，0.1µm，EPDM(U-CUP))
